电子警察监控系统
- 系统描述 电子警察（红绿灯）监控系统为负责监控道路各个红绿灯车辆通行情况，系统能自动抓拍其中车辆违规情况，并将记录图片上传至交管中心，同时支持摄像视频实时监控存储，是道路交通管理局提供车辆违规记录的依据，是规范道路安全的重要措施。
- 解决方案 电子警察（红绿灯）监控系统涉及到高清数码摄像机数量较大，其中电子警察部分以9个监控点为例，平均每个点位分布至少2台500万像素的高清摄像头，因此考虑到传输带宽及未来网络升级等情况，决定所有环网皆采用千兆环网传输。系统设计为将所有的电警抓拍的9个点全部用DIS-6110直接形成环网，并直接在中心机房采用全千兆交换机进行数据汇聚。本方案组网简单，可靠性高，便于管理维护。
- 工业等级设计 • 符合IEC61850-3标准

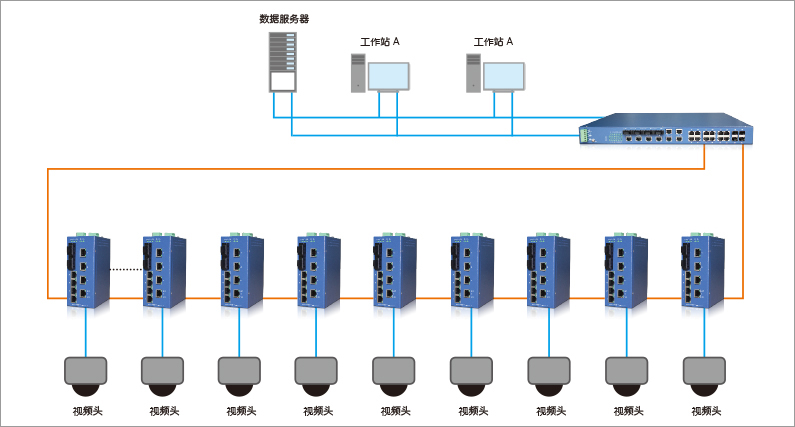

- 拓扑图
系统需求：
• 系统应具有高可靠性、可维护性。有足够预留容量来保证扩容需求
• 系统具有较高的传输带宽，支持千兆以太网传输
• 系统应具有良好的可测试性，以方便测试及维护
• 系统应具有开放性和可扩展性，易于升级和改造
• 系统应具有高度的安全机制及严格的操作规程
• 系统网络协议应符合相关国际标准
• 系统网络具有冗余环网，能使网络快速自愈
• 以太网交换机零丢包率
• 无风扇设计，支持-40~+75°C
• 小于20ms网络冗余恢复
• 加强型的网络安全保障
