- 每个机箱支持16个卡槽
- 板卡支持1个电口、1个光口
- 百兆板卡或者千兆板卡可混插
- 机箱双电源供电

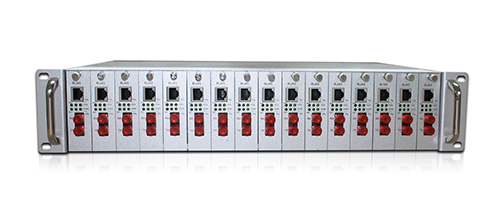

DMC-1000R系列插卡式光电转换器，标准2U机箱，共支持16个插槽。百兆或者千兆板卡可混插，双电源设计，为高密度的光电转换应用场合提供经济可靠的解决方案。可选宽温型号，强抗电磁干扰能力，完全满足苛刻的工业应用环境，提供经济可靠的网络接入。
IEEE标准
| IEEE 802.3 | 10BaseT Ethernet |
| IEEE 802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
| IEEE 802.3ab | 1000BaseT(X) Ethernet |
| IEEE 802.3z | 1000BaseX Ethernet |
| IEEE 802.3x | Flow Control（流量控制） |
交换特性
| MAC地址表 | 2K |
| 数据包缓存 | 1Mbit |
| 处理方式 | 存储转发 |
接口
| 网口 | 1个RJ45/每板卡，百兆或者千兆 |
| 光口 | 1个SC/ST/FC光口/每板卡，百兆或者千兆 |
| 光口传输距离 | 多模0.5km/2km，单模20km/40km/60km/120km可选 |
| LED指示灯 | 电源、电口、光口 |
电源
| 220V输入 | 独立两路供电 |
| 电源功耗 | 最大25瓦 |
| 电源保护 | 反接保护、过载保护 |
环境属性
| 标准型号 | -10 ~ 60 ℃ |
| 宽温型号 | -40 ~ 75 ℃ |
| 储存温度 | -40°C ~ 85 °C |
| 相对湿度 | 5 ~ 95% (无凝霜) |
物理特性
| 外壳 | IP30金属外壳 |
| 安装方式 | 默认导轨安装，可选壁挂安装 |
| 尺寸 | 440(W) x 90(H) x 290(D) mm |
认证
| EMI | FCC Part 15. CISPR(EN55022) class A |
| EMS | EN 61000-4-2（ESD），+-6KV(contact),+-8KV(air) EN 61000-4-3（RS），10V/m(80MHz 2GHz) EN 61000-4-4（EFT），Power Port: +-2KV;Data Port: +-2KV EN 61000-4-5（Surge），Power Port: +-2KV/DM,+-2KV/CM;Data Port: +-2KV EN 61000-4-6（CS），3V(10KHz ~150KHz); 10V(150KHz~ 80MHz) EN 61000-4-8 |
| 机械 | IEC60068-2-6(震动） IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
质保期
| MTBF | 320000h |
| 保修期 | 5年 |
| 型号 | 描述 |
|---|---|
| DMC-1016R | 插卡式光电转换器机箱，16个插槽，2个独立电源模块 |
| DMC-11-1T1M-SC | 百兆插卡式工业级光电转换器，1×10/100Base-T(X)和1×100Base-FX，多模2KM，SC接口 |
| DMC-11-1T1S-SC | 百兆插卡式工业级光电转换器，1×10/100Base-T(X)和1×100Base-FX，单模20KM，SC接口 |
| DMC-11-1T1S-SC40 | 百兆插卡式工业级光电转换器，1×10/100Base-T(X)和1×100Base-FX，单模40KM，SC接口 |
| DMC-11-1GT1GM-SC | 百兆插卡式工业级光电转换器，1×10/100/1000Base-T(X)和1×1000Base-FX，多模2KM，SC接口 |
| DMC-11-1GT1GS-SC | 百兆插卡式工业级光电转换器，1×10/100/1000Base-T(X)和1×1000Base-FX，单模20KM，SC接口 |
| DMC-11-1GT1GS-SC40 | 百兆插卡式工业级光电转换器，1×10/100/1000Base-T(X)和1×1000Base-FX，单模40KM，SC接口 |
| DMC-11-1T1MA-SC | 百兆插卡式工业级光电转换器，1×10/100Base-T(X)和1×100Base-FX，多模单纤（TX：1310nm，RX：1550nm）2KM，SC接口 |
| DMC-11-1T1MB-SC | 百兆插卡式工业级光电转换器，1×10/100Base-T(X)和1×100Base-FX，多模单纤（TX：1550nm，RX：1310nm）2KM，SC接口 |
| DMC-11-1T1SA-SC-T | 百兆插卡式工业级光电转换器，1×10/100Base-T(X)和1×100Base-FX，单模单纤（TX：1310nm，RX：1550nm）20KM，SC接口 |
| DMC-11-1T1SB-SC-T | 百兆插卡式工业级光电转换器，1×10/100Base-T(X)和1×100Base-FX，单模单纤（TX：1550nm，RX：1310nm）20KM，SC接口 |
| DMC-11-1T1SA-SC40-T | 百兆插卡式工业级光电转换器，1×10/100Base-T(X)和1×100Base-FX，单模单纤（TX：1310nm，RX：1550nm）40KM，SC接口 |
| DMC-11-1T1SB-SC40-T | 百兆插卡式工业级光电转换器，1×10/100Base-T(X)和1×100Base-FX，单模单纤（TX：1550nm，RX：1310nm）40KM，SC接口 |
| DMC-11-1GT1GMA-SC | 千兆插卡式工业级光电转换器，1×10/100/1000Base-T(X)和1×1000Base-FX，多模单纤（TX：1310nm，RX：1550nm）2KM，SC接口 |
| DMC-11-1GT1GMB-SC | 千兆插卡式工业级光电转换器，1×10/100/1000Base-T(X)和1×1000Base-FX，多模单纤（TX：1550nm，RX：1310nm）2KM，SC接口 |
| DMC-11-1GT1GSA-SC-T | 千兆插卡式工业级光电转换器，1×10/100/1000Base-T(X)和1×1000Base-FX，单模单纤（TX：1310nm，RX：1550nm）20KM，SC接口 |
| DMC-11-1GT1GSB-SC-T | 千兆插卡式工业级光电转换器，1×10/100/1000Base-T(X)和1×1000Base-FX，单模单纤（TX：1550nm，RX：1310nm）20KM，SC接口 |
| DMC-11-1GT1GSA-SC40-T | 千兆插卡式工业级光电转换器，1×10/100/1000Base-T(X)和1×1000Base-FX，单模单纤（TX：1310nm，RX：1550nm）40KM，SC接口 |
| DMC-11-1GT1GSB-SC40-T | 千兆插卡式工业级光电转换器，1×10/100/1000Base-T(X)和1×1000Base-FX，单模单纤（TX：1550nm，RX：1310nm）40KM，SC接口 |
