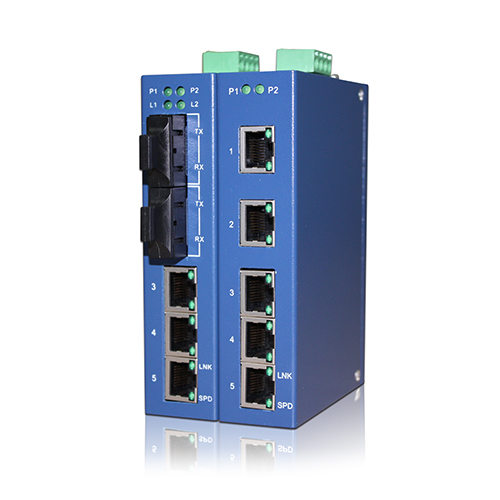

DIS-3005P系列非网管型工业以太网交换机，4个百兆电口支持PoE+技术，每个端口输出功率高达30W。导轨安装，电源提供过载和反接保护。可选宽温型号，强抗电磁干扰能力，完全满足苛刻的工业应用环境，为工业现场提供经济可靠的网络接入。
IEEE标准
| IEEE 802.3 | 10BaseT Ethernet |
| IEEE 802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
| IEEE 802.3x | Flow Control（流量控制） |
| IEEE 802.3af/at | Power-over-Ethernet |
交换特性
| MAC地址表 | 2K |
| 数据包缓存 | 1Mbit |
| 处理方式 | 存储转发 |
接口
| RJ45端口数 | 最多5个百兆电口 |
| 百兆光口数 | 1个百兆光口，单模/多模可选，SC/ST/FC可选，单纤/双纤可选 |
| PoE引出线 | V+，V+，V-，V-for Pin 1，2，3，6（Endspan，MDI Alternative A） |
| 百兆光口传输距离 | 多模2km，单模20km/40km/60km/120km可选 |
| LED指示灯 | 电源、电口、光口 |
电源
| 输入电压 | 4针端子，48VDC |
| 输入电流 | Max 2.6 A @ 48 VDC （4个PoE端口，每个PoE端口最高可支持30W） |
| 电源保护 | 反接保护、过载保护 |
环境属性
| 标准型号 | -10 ~ 60℃ |
| 宽温型号 | -40 ~ 75℃ |
| 储存温度 | -40 ~ 85°C |
| 相对湿度 | 5 ~ 95% (无凝霜) |
物理特性
| 外壳 | IP40金属外壳 |
| 安装方式 | 默认导轨安装，可选壁挂安装 |
| 尺寸 | 45(W) x 120(H) x 85(D) mm |
认证
| EMI | FCC Part 15. CISPR(EN55022) class A |
| EMS | EN 61000-4-2（ESD），+-6KV(contact),+-8KV(air)
EN 61000-4-3（RS），10V/m(80MHz 2GHz)
EN 61000-4-4（EFT），Power Port: +-2KV;Data Port: +-2KV
EN 61000-4-5（Surge），Power Port: +-2KV/DM,+-2KV/CM;Data Port: +-2KV
EN 61000-4-6（CS），3V(10KHz ~150KHz); 10V(150KHz~ 80MHz)
EN 61000-4-8 |
| 机械 | IEC60068-2-6(震动）
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落) |
质保期
| 型号 |
描述 |
| DIS-3005P-5T | 导轨式非网管型工业以太网交换机，1个百兆电口，4个百兆PoE/PoE+电口，48V双电源 |
| DIS-3005P-4T1S-SC | 导轨式非网管型工业以太网交换机，1个百兆SC光口，4个百兆PoE/PoE+电口，单模双纤20公里，48V双电源 |
| # |
